HIGHTECH IM HAUSANSCHLUSS

Einlauföffnung mit unseren leistungsstarken Fräsrobotern

Streicher Elektrofräser CL70

© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH

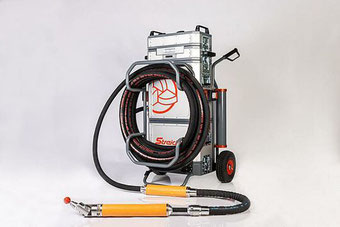

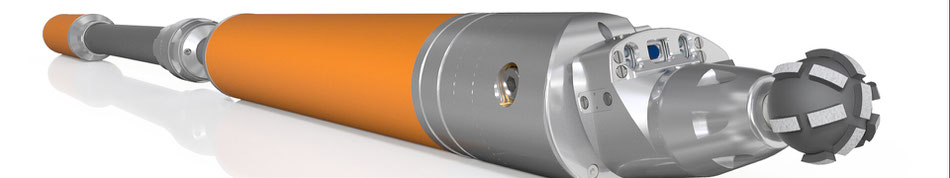

Wenn nach einer Sanierung im Inliningverfahren Einläufe durch den Inliningschlauch verschlossen sind, kommt bei Rohrdimensionen von DN70 bis DN200 unser leistungsstarker Fräsroboter CL70 zum Einsatz.


Der für den Hausanschlussbereich entwickelte Fräsroboter aus dem Hause Streicher gewährleistet durch neueste Technik höchstmögliche Produktivität und Zuverlässigkeit und ist mit einem wassergekühlten Fräsmotor ausgerüstet. Diverse Sensoren und Displaymeldungen informieren uns Techniker stets über den aktuellen Status des Robotersystems.



Zwei Akkus mit insg. 500 Wh für eine Einsatzdauer von bis zu 5 Stunden sind seitlich am Steuerwagen angebracht, während zwei weitere Akkus geladen werden können, wodurch ein Dauereinsatz möglich wäre. Das Robotersystem wird mit 1 bar bedruckt.



2x45° (1x90°) Rohrbögen stellen ab DN100 weder beim Ein noch Ausfahren ein Hindernis dar. Eine Farb-kamera mit regelbarer LED-Beleuchtung und ferngesteuerter Reinigungsmöglichkeit gewährleisten präzises Arbeiten.



Der Fräskopf kann mittels Joystick und Touchpanel präzise in einem 600°-Schwenkbereich über eine SPS-Steuereinheit bewegt werden und besitzt eine Fräsleistung von 800 W.

© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH


NEUE AUfgaben - neue Lösungen!

bei uns im einsatz: fräsROBOTER aus dem Hause Streicher


Streicher pneumatikfräser CL80

© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH

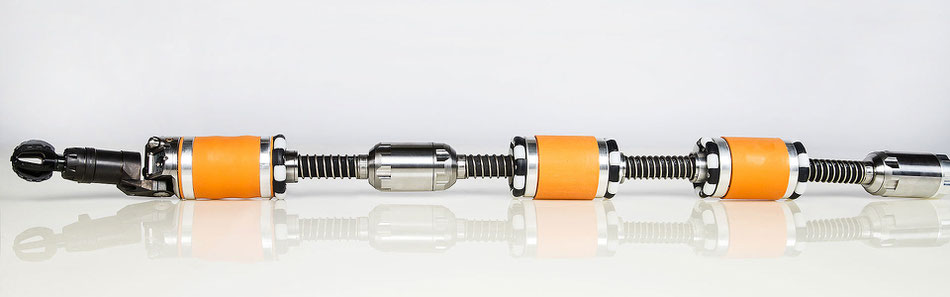

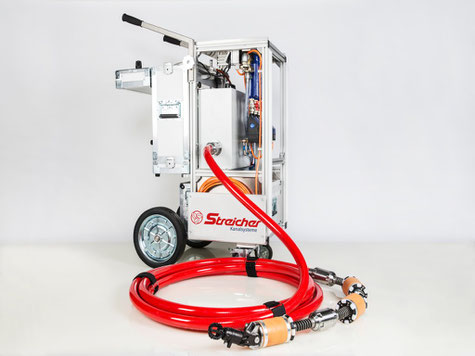

Der Fräsroboter CL80 eignet sich hervorragend für das Fräsen in Hausanschlusskanälen von DN85-200 - mit Fahrwagen DN300. Durch das wechselseitige Aufpumpen und Entlüften der Verspannblasen in Verbindung mit der Hin- und Herbewegung des Vorschubes überwindet er auch schwer zugängliche Rohrabschnitte. Selbst 90°-Rohrbögen stellen kein Hindernis dar. Durch seine Fortbewegungsart ist auch das Ausfahren aus dem Kanal sichergestellt. Präzise lässt sich der Fräsarm heben, senken und im weiten Bereich von 630° drehen. Eine Verspannblase mit Lamellenmechanik zentriert den Fräskopf im Rohr. Der kraftvolle, pneumatisch angetriebene Fräsmotor beseitigt auch größere Ablagerungen oder Baueisen problemlos.

Vorn im Fräskopf befindet sich eine Farbkamera mit LED-Beleuchtung. Die Kamerareinigung erfolgt auf Knopfdruck, wahlweise mit Luft oder Wasser. Der Roboter wird über einen im Gerätewagen integrierten herausnehmbaren Steuerkoffer bedient. Darauf befindet sich das Touchpanel und der Joystick. Im Deckel des Stuerkoffers integriert ist ein entspiegelter und kontrastreicher Videoschirm. Sensoren im Koffer und Roboter warnen den Operateur bei Feuchtigkeitseintritt und schützen damit die Anlage vor frühzeitigem Ausfall. Durch einfaches Ummontieren der Verspannblasen wird der Roboter dem jeweiligen Rohrdurchmesser angepasst. Die Versorgungsleitung des CL80 ist mit 10m und 20m erhältlich.

© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH

streicher pneumatikfräser CL50

© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH

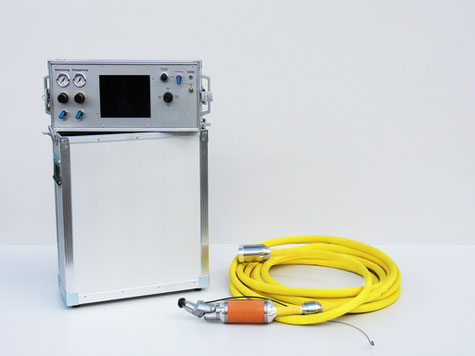

Der äußerst kompakt konstruierte Fräsroboter CL50 eignet sich vorwiegend für das Fräsen in Hausanschlusskanälen von DN55-125. Mehrere 90°-Rohrbögen stellen weder beim Ein- noch Ausfahren ein Hindernis dar. Das Zurückziehen des Roboters erfolgt durch gleichzeitiges Ziehen an der Versorgungsleitung und an einem Seil, welches am Fräsarm befestigt ist. Der Fräsarm lässt sich präzise heben, senken und im weiten Bereich von 610° drehen.

Eine Verspannblase zentriert den Roboter in größeren Rohrdurchmessern, sodass der pneumatisch angetriebene Motor beim Fräsen stabilisiert wird. Zudem ist die Anlage mit einer Farbkamera und regelbarer LED-Beleuchtung ausgestattet. Die Kamerareinigung erfolgt über die Abluft des Fräsmotors. Der Roboter lässt sich über eine tragbare Steuereinheit mit Joystick und entspiegeltem Videomonitor bedienen.

© Streicher Kanalsysteme GmbH
© Streicher Kanalsysteme GmbH

Unser BRAWO® VortexCutter

© BRAWO SYSTEMS GmbH
© BRAWO SYSTEMS GmbH

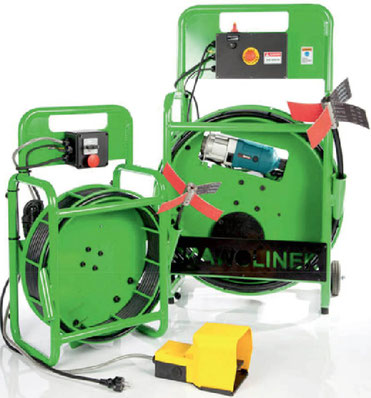

  • Wenn unsere Fräsroboter nicht eingesetzt werden können, kommt in einigen Fällen unser BRAWO® VortexCutter zum Einsatz. Selbst bei Bögen oder Dimensionsänderungen gelingt es mit diesem einen Zulauf in weniger als 10 Minuten zu öffnen.
  • Mit unserem BRAWO® VortexCutter lassen sich Zuläufe von DN70 bis DN200 öffnen. Die Arbeitslänge beträgt bis zu 20 Meter.
  • Das Gerät kann in Einzelfällen auch zur Feinreinigung von Rohrleitungen verwendet werden. Hierbei wird die Leitung schonend „abgeschliffen“.
